De Tijd over de overheidsuitgaven: waarde-labels die per rij verspringen
De Tijd, analyse Olaf Verhaeghe
Waarde-labels springen per rij van binnen naar buiten de staaf, en een egale kleur laat de claim van de titel los hangen. Eén vaste labelplek en kleur die precies de twee genoemde domeinen oplicht, brengen tekst en beeld naar hetzelfde punt.
Het origineel
De Tijd publiceerde een horizontaal staafdiagram van het aandeel overheidsuitgaven per domein, gesorteerd van groot naar klein. Analyse en datavisualisatie Olaf Verhaeghe, op basis van data van de Nationale Bank van België. De titel stelt dat meer dan de helft van de uitgaven naar sociale bescherming en gezondheidszorg gaat.
Bron: De Tijd, analyse Olaf Verhaeghe
Wat me opviel
De waarde-labels wisselen van plek. Bij de lange staven staat het percentage binnen de staaf, bij de korte staven springt het naar buiten. Per rij moet het oog opnieuw zoeken waar het getal staat.
Elke staaf draagt dezelfde kleur. De titel licht twee domeinen uit, maar in het beeld krijgen die twee geen greintje extra gewicht boven de rest.
De titel vraagt een optelling die nergens in het beeld staat. Wie wil nagaan of het echt meer dan de helft is, telt zelf 37,7 en 14,8 op.

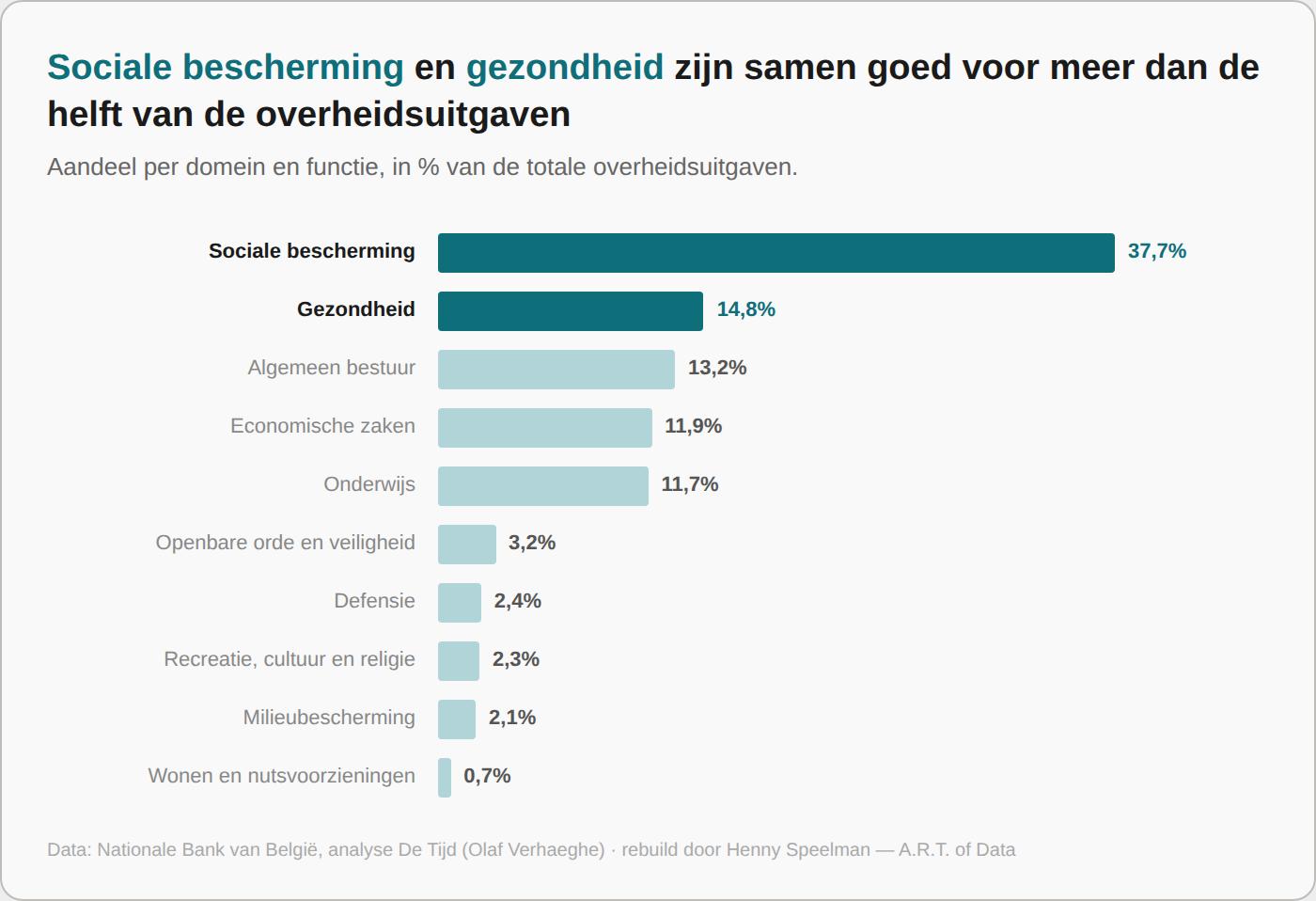

Mijn versie
In de herwerking staan alle waarde-labels op dezelfde plek, telkens net achter het einde van de staaf. Het oog landt elke rij op dezelfde soort positie en hoeft niet te schakelen tussen binnen en buiten. Sociale bescherming en gezondheid, de twee domeinen uit de titel, kregen volle kleur. De overige staven staan gedempt. In de titel staan diezelfde twee woorden in diezelfde kleur, zodat tekst en beeld naar hetzelfde punt wijzen.
Wat dit illustreert
Een waarde-label hoort consequent op één plek. Binnen de staaf of erbuiten, allebei werkt, zolang het over alle staven hetzelfde blijft. Een gemengde plaatsing dwingt het oog om per rij te herkalibreren, en die kleine wrijving telt op over tien rijen. Kleur is de goedkoopste manier om een lezer te sturen. Wanneer een titel een claim legt op bepaalde staven, laat dan dezelfde kleur precies die staven oplichten en demp de rest. Een egale kleur over alles laat de belofte van de titel los hangen, want er is geen visueel anker dat de lezer naar de juiste staven brengt.
Leesbaarheid & hiërarchieKleur & toegankelijkheidFocus & annotatie
